整線包含如下8部分

?上袋裝袋機

?機器人本體（及底座）

?夾具（針對袋裝產品個性化設計）

?來料（袋裝產品）整理、抓取平臺

?棧板分配機

?棧板及成品輸送線（因碼垛場地調整而增加輸送線另外計算）

?控制柜及便攜式操作屏

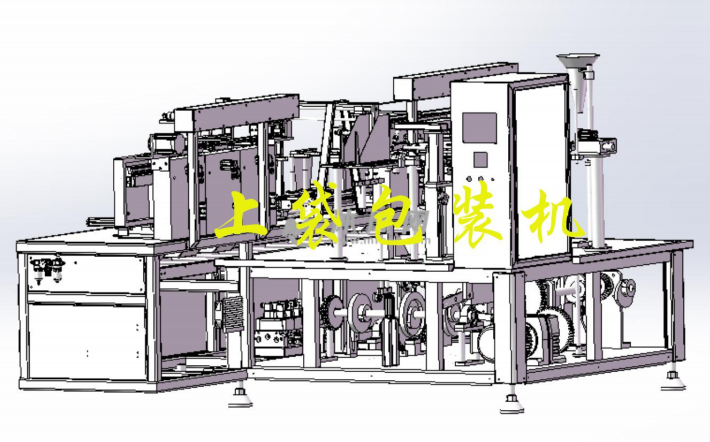

上袋裝袋機

1、該系統集自動上袋、自動標簽/合格證、自動折邊、自動縫袋口功能于一體，可實現袋裝物料包裝過程自動化、無人化。

2、該設備主要包括：自動定量秤（選配）、自動上袋裝置、自動袋庫、移袋機構、導袋機構、自動折邊/縫包機、自動標簽機（選配）、成品輸送機等，主要完成自動稱量、自動上袋、自動灌裝、自動折邊封口等功能的自動化包裝過程。


碼袋機械手

備注：以公司目前的產能，選用的機械臂可以完成條輸送線產品的同時碼垛。

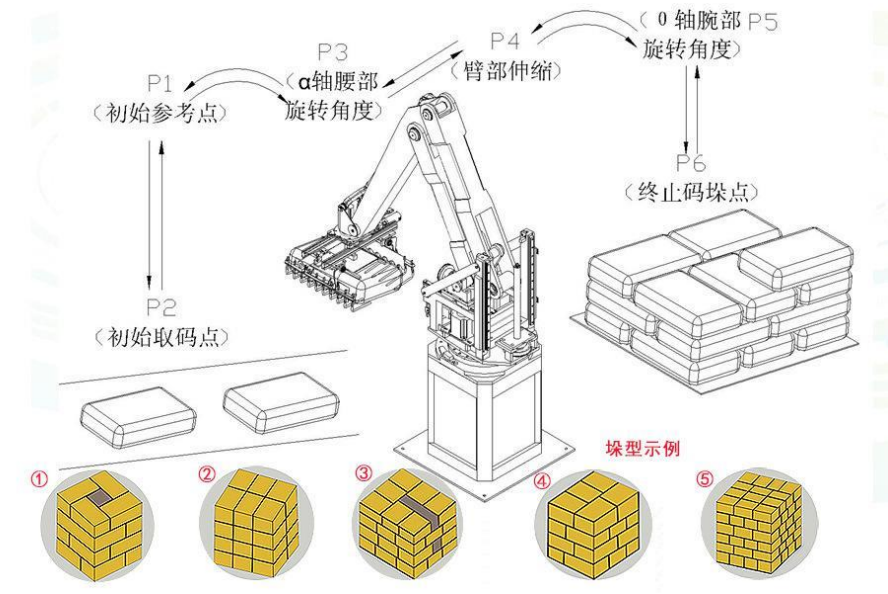

袋裝產品碼放示意圖

上袋袋裝機的技術特點簡介

?1、對包裝袋材質要求低：非透氣性、非熱切口編織袋、塑料袋、紙袋、無紡布袋等，軟袋硬袋均可。

?2、對包裝袋擺放位置整齊度要求低：長度方向準確度允許誤差：5-8cm 寬度方向準確度允許誤差：3-5cm。

?3、可適應多規格包裝袋：長度范圍：700cm-110cm 寬度范圍：45cm-65cm。

?4、獨特可靠的檢測技術，完全杜絕物料掉落地上：獨特可靠的檢測技術，確保包裝袋到位檢測，杜絕物料因包裝袋不到位而掉落地上。

?5、完善實用的檢測和報警提醒功能：具有無包裝袋、無標簽、斷線、斷針、跳線等檢測和報警提醒功能。

?6、故障定位功能：設備故障報警時，人機界面同時會有故障點提示，可指導操作工快速診斷、處理。

?7、人工輔助套袋功能：可使用“人工輔助套袋功能”應急出料，滿足處理頭料和尾料等特殊工藝要求。

?8、遠程診斷和維護功能（選配）：可遠程對現場設備使用情況進行診斷和維護，指導現場人員快速、準確排除故障。

碼垛整線功能簡介

?理料平臺對來料進行的攔截、放料、整理。

?機器人按要求對產品進行逐層碼放

?棧板分理機對棧板進行逐一分放

?產品輸送線完成棧板和成品的輸送

?產量統計

?整線速度可柔性調節

可預見效果

?實現包裝生產線最后工段的自動化

?減少所需人工、減輕工人勞動強度

?保證碼放的一致性和標準性

?可根據碼放要求做柔性調整

?備注：補充托盤、操作機器、挑出成品需要一名工人即可全部完成
